DJ School: Устройство профессионального микшерного пульта

Если систему соединений в концертном комплексе сравнить с системой кровообращения, то микшерный пульт, несомненно, будет являться сердцем концертного комплекса. Если с пультом что-то не в порядке, из-за этого нарушается работа всего комплекса. И пока вы не отладите пульт, вы не сможете настроить работу всех остальных систем этого комплекса.



Микшерный пульт — это устройство, предназначенное для сбора электрических сигналов от всех систем концертного комплекса — микрофонов, музыкальных инструментов, звуковых эффектов и устройств обработки звука и смешивания их в общий выходной сигнал, предназначенный для воспроизведения звуковоспроизводящей системой. С помощью микшерного пульта осуществляется операция по согласованию уровней сигналов различных источников, называемая сведением, а также регулировка уровней выходного сигнала.

Основным условием, на котором строится хорошее звучание, является правильный подбор коэффициента усиления входных блоков пульта, называемого чувствительностью. Чем больше внимания вы уделите подбору чувствительности каждого из каналов, тем лучше.

Рассмотрим более подробно основные функции управления микшерного пульта.

Чувствительность

Эта функция иногда называется «Уровень входного сигнала» или «Усиление». Регулятором чувствительности подбирается требуемое усиление входного канала микшерного пульта в диапазоне от уровня выходного сигнала микрофонов до уровня выходных сигналов линейных источников, таких как электронные клавишные инструменты, магнитофоны и т.п. Более наглядно его функцию можно представить, как регулирование количества сигнала, подаваемого на пульт. Если этого сигнала недостаточно, его можно добавить, если излишек, убрать. Например, если задний вокал звучит тихо, то регулятором чувствительности можно увеличить его уровень, а если басовый барабан ударной установки заглушает все остальные звуки, то этим же регулятором можно привести его громкость к среднему уровню. Разумеется, подобная операция имеет смысл, если ее проводить при номинальном положении основных регуляторов уровней микшерного пульта. Если эти регуляторы частично выведены при настройке чувствительности, то попытка ввести их во время сведения может привести к возникновению перегрузки, а если они находились в максимальном положении, то может случиться, что сигнала источника просто не хватит для того, чтобы получить ровное сбалансированное звучание. Кроме того, в этом случае увеличивается уровень шума.

Таким образом, к подбору чувствительности нужно относиться очень внимательно. Звук настраиваемого канала должен быть предельно четким и ясным. Оптимальному положению регулятора чувствительности соответствует минимум шумов и искажений. Неточная настройка регуляторов чувствительности микшерного пульта приведет к некачественной настройке концертного комплекса.

DJ School: Устройство профессионального микшерного пульта 2
Микшерный пульт — сердце концертного комплекса

При крайнем левом положении регулятора чувствительности звук вовсе не обязательно должен пропадать полностью. Это положение соответствует только минимальному значению чувствительности, характерному для линейных входов и выходов, и минимальному значению коэффициента усиления входных блоков микшерного пульта. Тем не менее, даже такое значение чувствительности может оказаться слишком высоким. Для того, чтобы его уменьшить, на пульте предусматривают специальные переключатели, ослабляющие уровень входного сигнала еще на 20 — 30 дБ. Если такого переключателя на пульте нет, то вместо него можно применить делитель напряжения, подключаемый ко входу микшерного пульта. Схема такого делителя, который собирается в соединительном разъеме кабеля, приводится в следующих статьях.

Канальный эквалайзер

Канальным эквалайзером называется секция входного канала микшерного пульта, предназначенная для настройки амплитудно-частотной характеристики канала. Регуляторами этой секции, можно менять окраску звучания всех источников, подключенных к каналу, где эта секция расположена. К помощи канального эквалайзера прибегают в двух случаях:

  1. При необходимости изменить звук голоса или инструмента.
  2. При необходимости удалить из звука инструмента различные  помехи  —  призвуки, шумы, фоны и т.п. Простейший канальный эквалайзер представляет собой двухполосный регулятор тембра, позволяющий изменять уровень высоких и низких частот в исходном сигнале. Более сложный эквалайзер может содержать четыре полосы регулировки амплитудно-частотной характеристики канала с переменным значением частот, на которых производится регулировка. Такой эквалайзер называют параметрическим, так как он позволяет управлять значениями параметров амплитудно-частотной характеристики канала. Независимо от исполнения эквалайзеров, все они предназначены для одной и той же цели — изменять и корректировать характеристики исходных звучаний.

Многополосные регуляторы тембра

Многополосные регуляторы тембра в отличие от параметрических эквалайзеров не позволяют изменять значение частоты, на которой происходит регулировка амплитуды сигнала. Они позволяют лишь поднять или ослабить компоненты спектра сигнала, лежащие в определенной полосе частот. В зависимости от числа полос, на которые делится весь частотный диапазон канала, функции регуляторов эквалайзера могут различаться.

  • 2-х полосный эквалайзер — «Низкие» и «Высокие»
  • 3-х полосный эквалайзер — «Низкие», «Средние» и «Высокие»
  • 4-х полосный эквалайзер — «Низкие», «Средние низкие», «Средние высокие» и «Высокие»

Перемещением ручки регулятора эквалайзера влево и вправо от среднего положения можно добиться спада или подъема уровня сигнала в выбранной полосе частот от ±12 до ±15 дБ. Преимущество многополосного регулятора тембра перед другими типами эквалайзеров заключается в том, что с ним достаточно просто обращаться, его работа является наглядной, он создает мало искажений и помех, и стоимость его невысока. Но, к сожалению, его работу можно охарактеризовать поговоркой — «почти хорошо — это еще не хорошо». Многополосным регулятором тембра вы не сможете изменить уровень одной выбранной компоненты спектра исходного звукового сигнала, не затронув соседних компонент. Вам придется одновременно изменять амплитуду всех спектральных составляющих, попадающих в диапазон полосы, в которой производится регулировка.

DJ School: Устройство профессионального микшерного пульта 3
2-х полосный и 4-х полосный регуляторы тембра

Квазипараметрический эквалайзер

Этот тип эквалайзера представляет собой упрощенную разновидность параметрического эквалайзера, от которого отличается отсутствием регулятора ширины полосы пропускания. Полный параметрический эквалайзер имеет по три регулятора на каждую частотную полосу — регулятор значения средней частоты частотной полосы, регулятор ширины этой полосы и регулятор коэффициента усиления сигнала в этой полосе.

Применение квазипараметрического эквалайзера в качестве канального эквалайзера микшерного пульта позволяет легко и весьма точно управлять звучанием исходных звуковых сигналов. В микшерных пультах квазипараметрический эквалайзер часто включают в состав 3-х или 4-х полосного регулятора тембра в качестве регулятора средних частот. Настройку квазипараметрического эквалайзера производят следующим образом.

Прежде чем устанавливать значение спада или подъема, как в многополосном регуляторе тембра, на квазипараметрическом эквалайзере нужно сначала определить значение средней частоты полосы, в которой это должно производиться. Это можно сделать следующим образом. Сначала вы устанавливаете регулятор эквалайзера «Подъем/спад» в крайнее положение, соответствующее подъему. Затем, слушая внимательно звук инструмента, например, барабана, вы вращаете регулятор частоты до тех пор, пока не почувствуете максимальной громкости звука. Барабан при этом начинает звучать очень гулко. Обычно это происходит в диапазоне от 250 до 300 Гц. Определив резонансную частоту инструмента, можно управлять его громкостью, используя для этого регулятор «Подъем/спад», причем уровни всех остальных инструментов, подключенных к этому же каналу, будут изменяться очень незначительно.

DJ School: Устройство профессионального микшерного пульта 4

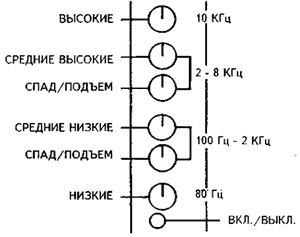

4-х полосный регулятор тембра с квазипараметрическим эквалайзером

С помощью квазипараметрического эквалайзера можно выделить недостающие гармоники в вокале, не увеличивая его среднюю громкость. Такая регулировка производится в полосе средних частот, так как эти гармоники обычно находятся в области 3.5 КГц. Этот эквалайзер также позволяет эффективно бороться с самовозбуждением, возникающим в мониторной системе.

В микшерных пультах средней сложности обычно применяются 3-полосные регуляторы тембра. Квазипараметрический эквалайзер, входящий в состав такого регулятора тембра представляет собой однополосный перестраиваемый фильтр средних частот. Более сложный регулятор тембра может содержать в качестве квазипараметрического эквалайзера несколько таких фильтров, настроенных на разные перекрывающиеся частотные полосы, например, в 4-х полосном регуляторе тембра содержится два перестраиваемых фильтра — средних низких и средних высоких частот.

DJ School: Устройство профессионального микшерного пульта 5

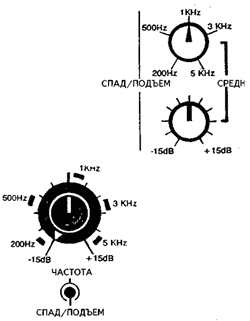

Разновидности исполнения квазипараметрического эквалайзера

Регулятор или переключатель частоты квазипараметрического эквалайзера может находиться как выше, так и ниже его регулятора уровня. Иногда они оба располагаются на одной оси. В этом случае внешний регулятор используется для установки значения частоты, а внутренний — для установки коэффициента усиления. Такой сдвоенный тип исполнения ввиду экономии рабочего пространства микшерного пульта часто применяется в полных параметрических эквалайзерах, которые могут иметь до четырех перестраиваемых полосовых фильтров.

Экономия рабочего пространства микшерного пульта — весьма актуальная конструкторская проблема. Сравните между собой три типа входных каналов, изображенных на рисунке. Первый из них имеет только пять регуляторов и ни одного переключателя. Зато на третьем располагается 12 регуляторов и 12 переключателей. Теперь представьте себе, что одна только секция канальных эквалайзеров может иметь 12 регуляторов, и вы можете понять, насколько сложной и громоздкой может стать конструкция 40-канального микшерного пульта. Заодно вы можете прикинуть, сколько все это должно стоить!

DJ School: Устройство профессионального микшерного пульта 6

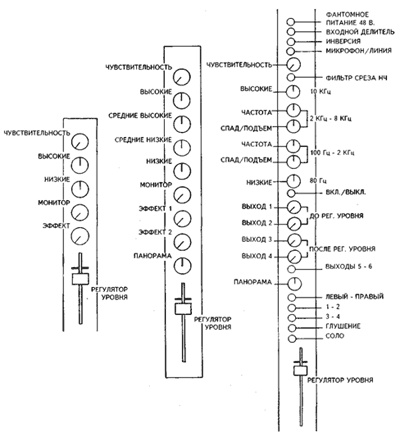

Три разновидности типового исполнения входных каналов микшерных пультов: с 2-х полосным регулятором тембра и двумя дополнительными выходами, с 4-х полосным регулятором тембра и тремя дополнительньши выходами, с 4-х полосныл. эквалайзером, содержащим два перестраиваемых фильтра средних частот, и шестью дополнительными выходами.

Дополнительные функции микшерных пультов

DJ School: Устройство профессионального микшерного пульта 7

Фантомное питание

Некоторые из микрофонов, например, конденсаторные, нуждаются в дополнительном источнике энергии. Во многих типах таких микрофонов предусматривается подключение внешнего источника постоянного напряжения 48 В. Это напряжение можно подавать на микрофон, используя для этого тот же соединительный кабель, которым этот микрофон подключается к микшерному пульту. Такое питание называется неявным или фантомным. Фантомное питание требует осторожного обращения. Если его подать на микрофон, который для этого не предназначен, то его напряжение может вывести этот микрофон из строя. Это обстоятельство нужно иметь ввиду, если конструкция микшерного пульта не предусматривает раздельной подачи питания на каждый входной микрофонный канал. В таких пультах фантомное питание всех каналов включается одновременно при нажатии одной кнопки. В этом случае микрофоны, не рассчитанные на подключение фантомного питания и имеющие несимметричное подключение к микшерному пульту, могут перегореть.

Входной делитель

Функция входного делителя заключается в понижении чувствительности микрофонного входа микшерного пульта на 20 — 30 дБ. При включении «входного делителя подключенный источник начинает звучать несколько тише. Обычно входным делителем пользуются в тех случаях, когда подключенный источник, имеет выходной сигнал недостаточно мощный для линейного входа, тем не менее слишком мощный, чтобы его можно было подключить к микрофонному, и вызывает его перегрузку. В этом случае введение во входную цепь делителя напряжения позволяет эту перегрузку устранить.

Внимательно следите за тем, чтобы входные делители микшерного пульта не были включены в цепь без особой необходимости. Включенный делитель обычно не нарушает работы канала, однако требует дополнительного увеличения чувствительности входных блоков канала, если подключенный к нему источник имеет номинальное выходное напряжение. Излишнее увеличение чувствительности входных цепей микшерного пульта, необходимое для компенсации ослабления, вызванного делителем, приводит к повышению относительного уровня шумов, фонов и помех, и может вызвать дополнительные искажения выходного сигнала микшерного пульта.

Инверсия

При включении этой функции происходит смена фаз входного сигнала. При симметричном подключении источника включатель инверсии меняет местами положительный и отрицательный выводы этого источника. Такой включатель оказывается весьма полезным при фазировке микрофонов. Например, если при сближении двух микрофонов, подключенных к разным каналам микшерного пульта, начинают ощущаться частотные провалы, вызывающие общее ослабление звука, то фазы одного из микрофонов необходимо поменять. Если на пульте предусмотрен такой переключатель, то у вас не будет необходимости перепаивать выводы одного из микрофонов, теряя напрасно рабочее время. Кроме того, при быстрой смене фаз выявить разфа-зировку микрофонов значительно проще.

Переключатель чувствительности

Переключатель чувствительности входного канала микшерного пульта предназначен для установки чувствительности этого канала в соответствии с уровнем выходного сигнала подключенного к нему источника, микрофона или линейного, например, такого, как выход магнитофона или звукового процессора.

Многие микшерные пульты имеют отдельные входы для подключения микрофонов и линейных источников. В таких пультах микрофоны подключаются с помощью специальных трехвыводных разъемных соединителей стандарта Кэннон или XLR, а линейные источники — с помощью 1/4-дюймовых джековых соединителей. Наличие двух отдельных входов у одного канала позволяет подключить к нему одновременно два источника. Поэтому для того, чтобы не возникло путаницы с параллельным подключением, на таких пультах переключатель чувствительности является в то же время и переключателем входов. У этого конструкторского решения есть определенные преимущества. Например, вы можете подключить выход звукового процессора к микрофонному входу, уменьшив чувствительность этого входа, а выход магнитофона — к линейному. Тогда вы сможете прослушивать записанные сигналы с магнитофона через каналы, используемые для записи, переключая требуемые входы микшерного пульта. Преимущество такого подключения заключается в том, что у вас отпадает необходимость в постоянных пересоединениях входов и выходов магнитофона и появляется возможность сократить количество используемых каналов микшерного пульта.

Фильтр среза низких частот

Фильтр среза низких частот ослабляет частоты, лежащие в диапазоне ниже 80 Гц. Этот фильтр вводится в цепь, если спектральные составляющие сигнала источника, лежащие в этом диапазоне частот, не несут никакой полезной информации или содержат помехи. К таким источникам можно отнести все высокочастотные источники звука, а также вокал и, иногда, гитару. Ясно, что на звучании .низкочастотных источников, таких, как ударные или бас-гитара, действие этого фильтра скажется не лучшим образом.

Обход эквалайзера

Во входных каналах микшерных пультов кнопка обхода эквалайзера обычно расположена рядом с регуляторами этого эквалайзера. При включении обхода эквалайзер исключается из цепи входного канала. Этой функцией очень удобно пользоваться при настройке эквалайзеров. Включая и выключая обход эквалайзера, легко сравнивать исходное звучание источника со скорректированным.

Будьте бдительны. При включении обхода положения регуляторов эквалайзера не сказываются на характеристиках звучания. Поэтому, перед тем, как начать работу, проверьте положения всех переключателей обхода.

DJ School: Устройство профессионального микшерного пульта 8

Группировка

Группировкой называется объединение входных каналов микшерного пульта в группы или подгруппы.

Группировка возможна только на таких микшерных пультах, которые подразумевают многоступенчатое соединение входных каналов. Большинство пультов, имеющих от 2 до 16 входных каналов, не позволяют объединять их в отдельные группы. В таких пультах разделение входных сигналов на две группы производится регуляторами панорамы.

Те микшерные пульты, в которых группировка предусмотрена, имеют специальные переключатели группировки. С помощью этих переключателей выход любого из входных каналов может быть подключен или к одному из выходных каналов, как в обычном микшерном пульте, или к любому из групповых каналов пульта.

Например, на пульте, имеющем 4 групповых канала, вы можете объединить часть каналов, через которые идут сигналы от ударной установки в первую группу, гитару и бас-гитару — во вторую, вокал подать на третью группу, а все клавишные инструменты объединить в четвертую. Стереофонический пульт, позволяющий провести такую же группировку, должен иметь 8 групповых каналов.

Принцип группировки может показаться слишком сложным, если попытаться представить его в уме, но на практике он осуществляется достаточно легко. Групповые каналы микшерного пульта образуют небольшой встроенный микшерный пульт. Их выходы подключаются непосредственно к левому и правому выходам пульта, как в обычном одноступенчатом микшерном пульте, но в многоступенчатом пульте их регуляторы уровня являются регуляторами уровня групп и позволяют изменять громкость нескольких входных источников одновременно.

Работая с многоступенчатым микшерным пультом, помните одну важную его особенность. Если ни один из переключателей группировки не включен — выход входного канала от входа групповых каналов отсоединен, поэтому сигнал, поданный на вход данного входного канала, на выходе микшерного пульта будет отсутствовать.

В многоступенчатых микшерных пультах регулятор панорамы часто действует совместно с переключателями группировки.

DJ School: Устройство профессионального микшерного пульта 9

DJ School: Устройство профессионального микшерного пульта 10

На многих микшерных пультах, позволяющих осуществлять очень сложные группировки, выходные сигналы входных каналов могут подключаться только к одному входу группового канала вне зависимости от положения регулятора панорамы.

DJ School: Устройство профессионального микшерного пульта 11
Групповые каналы многоступенчатого микшерного пульта

Возможность группировки существенно упрощает работу звукооператора. Вы можете подключить любой из входных каналов к любой группе или непосредственно к выходу пульта. Таким образом, можно получать самые разнообразные виды группировок. Например, главный вокал может быть подан прямо на выход, а задний вокал можно объединить в одну группу, что после точной его отстройки позволит вам легко управлять его уровнем, не нарушая внутреннего баланса и не теряя времени на дополнительную перестройку.

Режимы «соло» и «громко»

Режимы «Соло» и «Громко» представляют собой различные способы контроля сигналов во входных, выходных и групповых каналах микшерного пульта. Переключатели, которыми включаются эти режимы, существуют в каждом канале микшерного пульта. С их помощью любой из каналов пульта может быть прослушан независимо от всех остальных. Однако, между этими двумя режимами существуют определенные различия. Так, режим «Громко» позволяет прослушивать сигнал канала с максимальным уровнем, то есть с тем уровнем, с каким этот сигнал подан на вход канала. Для этого сигнал со входа регулятора уровня подается прямо на его выход. Ясно, что в этом случае регулятор уровня канала перестает действовать, а работа соседних каналов не прекращается. Таким образом, режим «Громко» позволяет выделить звучание одного из каналов на фоне общего баланса.

При включении режима «Соло» работа выбранного для контроля канала не нарушается и сигнал продолжает звучать с тем уровнем, который установлен регулятором. Но при включении режима «Соло» выходы всех остальных каналов той же секции отключаются.

Режимы «Соло» и «Громко» оказываются очень полезными в тех случаях, когда необходимо внимательно прослушать работу одного из каналов, чтобы откорректировать его звук.

Следите внимательно за тем, чтобы после окончания настройки режимы «Соло» и «Громко» во всех каналах были отключены. В противном случае вы рискуете начать концертное выступление резким нарушением звукового баланса.

Дополнительные выходы

DJ School: Устройство профессионального микшерного пульта 12
Система дополнительных выходов микшерного пульта предназначена для вывода из пульта сигнала любого из его входных каналов. Через дополнительные выходы эти сигналы, минуя главный выход микшерного пульта, могут попасть на любое внешнее устройство, например, мониторную систему звуковоспроизведения или внешнее устройство обработки звука, с выхода которого они могут быть поданы обратно в пульт через дополнительные входы или входы реверберации.

В самом простом случае микшерный пульт имеет один или два дополнительных выхода — один для мониторов и один для внешнего устройства обработки звука. Более сложные микшерные пульты могут иметь 4, 6 и большее количество дополнительных выходов. Дополнительные выходы делятся на две основные группы — управляемые и неуправляемые. Выходные сигналы управляемых выходов берутся из точек, находящихся после регуляторов уровней входных каналов, а сигналы неуправляемых выходов берутся из точек, находящихся до регуляторов уровней входных каналов. Неуправляемые выходы обычно используются для подачи сигналов на систему звуковоспроизведения монитора, а управляемые — для подачи сигналов на устройства обработки звука.

Группа неуправляемых дополнительных выходов

В группу неуправляемых выходов объединяются такие дополнительные выходы микшерного пульта, у которых уровень выходного сигнала не зависит от положения регуляторов уровней каналов. На звучании этих выходных сигналов может не сказываться и наличие канального эквалайзера. В таких случаях сигнал дополнительных выходов берется из точек, находящихся и перед регуляторами уровней, и перед канальными эквалайзерами. Неуправляемые дополнительные выходы удобно применять для мониторного контроля, поэтому их часто объединяют в отдельную секцию — секцию монитора.

Группа управляемых дополнительных выходов

Уровень выходного сигнала управляемых дополнительных выходов микшерного пульта зависит от положения регуляторов уровней входных каналов. Меняя положения регуляторов уровней можно управлять балансом сигналов, получаемых на этих выходах, что очень удобно использовать при обработке входных сигналов внешними устройствами обработки звука. Поэтому эту группу выходов называют группой эффекта. Конечно, для установки уровня выходных сигналов на устройство обработки звука можно использовать и регуляторы уровней дополнительных выходов. Но представьте себе какое при этом количество лишних операций нужно производить во время баланса на пульте, имеющем 32 канала микрофонов и несколько внешних звуковых процессоров. Группу управляемых дополнительных выходов можно использовать для создания отдельных дополнительных сигналов, что бывает необходимо при проведении пробной записи или трансляции по радио или телевидению. Такой дополнительный сигнал может оказаться необходим при создании центрального канала в дополнение к имеющимся правому и левому или при создании дополнительного канала сверхнизких частот.

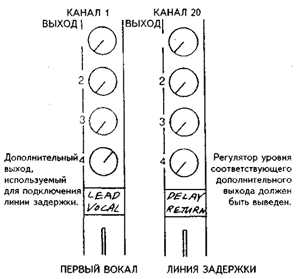

Все способы использования дополнительных выходов вряд ли возможно описать полностью, поэтому лучше использовать их так, как требует ситуация. Например, если для подачи сигнала на устройство обработки звука использовать группу неуправляемых выходов, то можно получить особый эффект, заключающийся в том, что обработанный сигнал будет продолжать звучать с полным уровнем после того, как основной сигнал уже убран. Этим приемом можно добавлять насыщенность вокалу, когда он начинает звучать слишком плоско, например,  на длинных нотах.  Используя управляемые выходы, вы можете изменять уровень сигнала и уровень эффекта одновременно. Например, если вы уменьшите уровень вокала, уровень обрабатываемого сигнала этого вокала уменьшится вместе с ним.

Исходя из экономии рабочего пространства микшерного  пульта,   некоторые  пульты могут иметь меньшее количество ручек управления уровнями дополнительных выходов, чем самих выходов. Так, пульт, имеющий  6 дополнительных  выходов,  может иметь 4регулятора уровня этих выходов. В этих случаях регуляторы уровней двух последних выходов, например, третьего и четвертого, могут включаться в цепь дополнительных выходов, не имеющих регуляторов уровней,  например,  пятого и шестого,  с помощью специального переключателя. Такое конструкторское решение можно с успехом использовать для получения различных эффектов.

DJ School: Устройство профессионального микшерного пульта 13

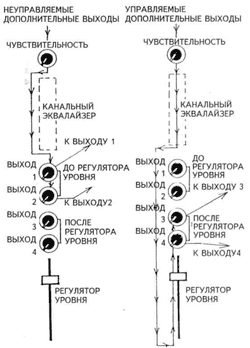

Точки электрических цепей входных каналов, используемые для дополнительных выходов

Регулятор уровня дополнительного выхода

Уровень выходного сигнала дополнительного выхода можно изменять при помощи отдельного регулятора. Ручка этого регулятора обычно располагается в сборной секции микшерного пульта в стороне от входных каналов. В зависимости от назначения дополнительного выхода этот регулятор может называться «Уровень монитора», «Уровень эффекта», «Уровень реверберации» и т.п. Во время настройки микшерного пульта этот регулятор должен быть введен примерно на три четверти максимального значения. Если этот регулятор выведен, сигнал на дополнительном выходе будет отсутствовать.

Дополнительные входы

Выходной сигнал микшерного пульта, идущий на внешнее устройство обработки звука, после обработки должен возвращаться обратно в пульт, где он должен смешиваться в необходимой пропорции с прочими сигналами. Хотя для этой цели можно использовать входные каналы микшерного пульта, на всех микшерных пультах обычно предусматривают отдельные дополнительные входы с отдельными регуляторами уровней. Количество дополнительных входов обычно соответствует количеству дополнительных выходов.

DJ School: Устройство профессионального микшерного пульта 14
Использование входного канала в качестве дополнительного входа

Если вы решите использовать входные каналы микшерного пульта в качестве каналов дополнительных входов, убедитесь, что регуляторы уровней дополнительных выходов этих каналов выведены или отключены. В противном случае коммутация будет некорректной.

Будьте внимательны. Используя входной канал микшерного пульта в качестве дополнительного входа, не вводите регуляторы уровней дополнительных выходов этого канала, так как это может привести к образованию паразитных обратных связей. В случае, если один их этих регуляторов хотя бы частично введен, выход внешнего устройства обработки звука при такой коммутации попадает на его собственный вход. Следите за тем, чтобы во время настройки пульта случайно не ввести какой-либо из этих регуляторов, так как это может привести к перегрузке и выводу из строя устройства обработки звука.

Задняя панель микшерного пульта

На задней панели микшерного пульта обычно располагают разъемные соединения для подключения входных и выходных цепей пульта.

Каждый входной канал на задней панели пульта имеет по крайней мере один вход, для подключения микрофона. В качестве разъемного соединения этого входа чаще всего применяют соединители XLR. Входные каналы могут иметь и дополнительные линейные входы, для подключения к которым используются джековые соединители.

На задней панели микшерного пульта также могут располагаться джековые разъемы канальных разъединителей. Чаще всего на каждый входной канал приходится по два таких разъема — вход и выход. Иногда вход и выход разъединителя подключаются к одному стереофоническому трехпроводно-му разъему. В этом случае конец джека, используемого для подключения к разъединителю, предназначен для подачи внешнего сигнала на вход канала, кольцо предназначено для подключения к выходу канала, а корпус служит общим проводом. Разъединители микшерного пульта предназначены для включения в цепь отдельного входного канала внешнего устройства обработки звука, эффекта или звукового процессора. При подключении разъема внешнего устройства к пульту, цепь входного канала разрывается. Сигнал, поданный на вход микшерного пульта, проходя предварительный усилитель канала, поступает не на последующие электронные блоки канала, а на выходной разъем разъединителя. С выхода разъединителя он попадает на вход внешнего устройства, с выхода которого через входной разъем разъединителя он подается обратно на вход оставшихся электронных блоков входного канала.

Разъединителями удобно пользоваться в тех случаях, когда необходимо ввести дополнительную обработку только в один из каналов. Таким способом можно подключать дополнительные компрессоры, лимитеры и ограничители шума. При необходимости, этот способ подключения дополнительных устройств позволяет экономить дополнительные выходы микшерного пульта.DJ School: Устройство профессионального микшерного пульта 15

Каждый из входных каналов может иметь отдельный линейный выход. Он обычно используется для подачи сигналов на аппарат  магнитной   записи. Линейный выход канала, как  и дополнительный, может быть управляемым или неуправляемым,  что зависит  от  назначения микшерного пульта. На задней панели микшерного пульта располагается секция дополнительных выходов пульта, «Выход 1», «Выход 2», «Выход 3» и так далее. Эти выходы могут объединяться в различные группы, например, группу эффекта, группу монитора и т.п. в зависимости от конструкции пульта.

Рядом с секцией дополнительных выходов обычно размещают секцию дополнительных входов. Назначение и обозначение этих входов также зависит от конструкции пульта.

Многоступенчатые микшерные пульты, имеющие групповые каналы, могут иметь на задней панели разъемы соответствующих этим групповым каналам разъединителей и линейных выходов. Эти разъемы соответственно обозначаются как групповые разъединители и групповые выходы. Групповые выходы являются линейными и предназначаются для записи.

Питание микшерных пультов чаще всего производится от сетей переменного напряжения. Сложные микшерные пульты имеют выносной блок питания, преобразующий напряжение сети в напряжения, необходимые для питания электрических цепей пульта. Так как таких напряжений обычно несколько, то для их подачи на пульт применяют специальный многоконтактный разъем. Этот разъем обычно расположен на задней панели микшерного пульта.

Разъемы, применяемые для главных выходов микшерного пульта, левого и правого, могут быть как джековыми, так и XLR, а иногда и теми и другими. Кроме левого и правого главных выходов, микшерный пульт может иметь монофонический выход, на который подается суммарный выходной сигнал обоих каналов. Этот выход может иметь отдельный регулятор уровня на передней панели микшерного пульта. Производя коммутацию, старайтесь не перепутать этот выход с мониторным.

DJ School: Устройство профессионального микшерного пульта 16
На этом список основных соединений микшерного пульта заканчивается. Если же вы во время подключения своего пульта обнаружите какие-либо соединения, не попавшие в этот список, обращайтесь к инструкции

Проверка состояния микшерного пульта перед началом работы

Убедитесь в том, что на пульт подано напряжение питания.

  • Убедитесь, что необходимые вам входные каналы включены, а канальные эквалайзеры введены в цепь.
  • Проверьте состояние коммутатора группировок и произведите требуемые коммутации. Убедитесь, что групповые каналы включены.
  • Проводя проверку состояния микшерного пульта, проверяйте переключения и коммутацию всех каналов независимо от того, какими каналами вы решили воспользоваться.
  • Работая с незнакомым пультом и подбирая характеристики звучания каналов, старайтесь внимательно слушать его работу и как можно меньше опираться на память и указанные на регуляторах значения параметров. Старайтесь поближе познакомиться с его звучанием.

Дополнительные сведения

Активная электроника

Устройствами, имеющими активную электронику, называются такие устройства, для обеспечения работы которых необходим источник питания. За счет напряжения этого источника устройства с активной электроникой могут осуществлять усиление сигналов.

Амплитуда

Амплитудой сигнала называется параметр сигнала, величиной которого определяется его уровень. Единицей измерения амплитуды сигнала является вольт, а единицей измерения уровня — децибел.

Время срабатывания

Временем срабатывания называется время, необходимое  звуковому  процессору,   например, лимитеру, компрессору или ограничителю шума, для того, чтобы начать работу. Это время обычно зависит от  порога срабатывания.

Симметричные линии

Способ передачи сигналов, к которому прибегают, чтобы добиться понижения уровня помех. Симметричная линия является трехпровод-ной. Она состоит из отдельного экранирующего провода и двух фаз сигнала, положительной и отрицательной. Значения амплитуд сигналов в этих фазах всегда противоположны, в отличие от амплитуд помех, которые являются синфазными, поэтому при симметричном подключении действие помех ослабляется. Для подключения симметричных линий ко входам различных устройств применяют согласующие трансформаторы или усилительные каскады с дифференциальным входом.
